Группа Ж32 ГОСУДАРСТВЕННЫЙ СТАНДАРТДВЕРИ ДЕРЕВЯННЫЕ ВНУТРЕННИЕ
|
|||||||||||||||||||||||||||||
| Обозначение НТД, на который дана ссылка |
Номер пункта, приложения | Обозначение НТД, на который дана ссылка |
Номер пункта, приложения |
|---|---|---|---|
|
ГОСТ 111-90 ГОСТ 475-78 ГОСТ 3916.1-89 ГОСТ 3916.2-89 ГОСТ 4598-86 ГОСТ 5087-80 ГОСТ 5088-94 |
2.2 2.1, 2.5 2.2 2.2 2.2, 2.8 Приложение 4 2.2, приложение 4 |
ГОСТ 5089-90 ГОСТ 5090-86 ГОСТ 5533-86 ГОСТ 7481-78 ГОСТ 9590-76 ГОСТ 10174-90 ГОСТ 19111-77 |
Приложение 4 Приложение 4 2.2 2.2 2.8 2.2, 2.11 Приложение 6 |
1.1. Двери в зависимости от конструкции подразделяют на типы: Г - с глухими полотнами; О - с остекленными полотнами; К - с остекленными качающимися полотнами; У - со сплошным заполнителем полотен усиленные для входов в квартиры.
1.2. Двери типов Г и О изготовляют с одно- и двупольными полотнами, с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.
Двери типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.
Двери типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками или без коробок.
1.3. Двери, изготовляемые по настоящему стандарту, относят к дверям нормальной влагостойкости.
1.4. Габаритные размеры дверей должны соответствовать указанным на черт.1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов для дверей приведены в приложении 1.
По требованию потребителя допускается изготовление дверей типов О и К размерами 24-12, 24-15, 24-19, а также дверей типа Г размерами 24-15, 24-19 высотой 2071 мм.
Допускается изготовление двупольных дверей типов Г и О с неравными по ширине полотнами.
1.5. Устанавливают следующую структуру условного обозначения (марки) дверей:
Примеры условных обозначений
Дверь остекленная однопольная для проема высотой 21 и шириной 10 дм, правая, с порогом:
ДО21-10П ГОСТ 6629-88
То же, глухая двупольная для проема высотой 24 и шириной 15 дм, левая, с порогом:
ДГ24-15ЛП ГОСТ 6629-88
То же, с качающимися полотнами для проема высотой 24 и шириной 19 дм:
ДК24-19 ГОСТ 6629-88
То же, усиленная, со сплошным заполнением полотна, для проема высотой 21 и шириной 9 дм, правая:
ДУ21-9 ГОСТ 6629-88
Полотно бескоробочной двери типа Г, однопольной для проема высотой 20 и шириной 7 дм, левой, с наплавом:
ПГ20-7ЛН ГОСТ 6629-88
2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт.2, а размеры сечений - на черт.3.
2.3. Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или ДСП, а также с применением калиброванных по ширине полос ДСП, уложенных на ребро.
Примеры заполнения щитов дверных полотен приведены в приложении 2.
2.4. Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5-6 мм, ширина 3-4 мм.
Допускается применение брусков шириной 45-60 мм, склеенных по боковой поверхности.
Горизонтальные бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными на клею в шип или на шкантах, скобах, скрепах.
2.5. Двери облицовывают материалами в соответствии с ГОСТ 475 в части, относящейся к дверям нормальной влагостойкости.
2.6. Двери, применяемые для комплектации санитарно-технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.
2.7. Двери типов О и К допускается изготовлять рамочной конструкции с шириной брусков рамки не менее 100 мм.
2.8. На нижней части полотен дверей типа У общественных зданий по требованию потребителя крепят с обеих сторон накладки из декоративного бумажнослоистого пластика толщиной 1,3-2,5 мм по ГОСТ 9590, сверхтвердых ДВП толщиной 3,2-4 мм по ГОСТ 4598, листового алюминия или окрашенной тонколистовой стали. Ширина накладок 220 мм.
2.9. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями или шиповыми соединениями к торцам вертикальных брусков.
2.10. В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения, примеры которых приведены в приложении 3.
2.11. Двери типа У и бескоробочные двери типов Г и О должны быть укомплектованы уплотняющими прокладками по ГОСТ 10174 или др., обеспечивающими необходимую герметичность притворов.
2.12. Расположение приборов приведено в приложении 4. Двери должны поставляться с выбранными гнездами под корпуса замков (защелок) и отверстиями под ручки.
Полотна для бескоробочных дверей должны поставляться с установленными верхними полупетлями, нижние полупетли должны упаковываться и поставляться в комплекте.
2.13. Варианты установки бескоробочных дверей приведены в приложении 5.
Варианты коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в приложении 6.
Схемы определения левых и правых дверей приведены в приложении 7.
Спецификация стекол для дверей приведена в приложении 8.
2.14. В заказе на поставку дверей должно быть указано:
- число дверей по маркам и обозначение настоящего стандарта;
- вид и цвет отделки;
- вид и толщина стекла;
- спецификация приборов.
По требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.

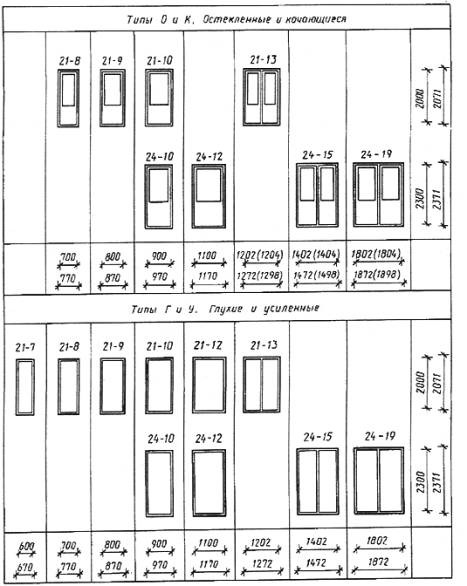

Габаритные размеры дверей
Черт.1
Примечания:
1. Схемы дверей изображены со стороны открывания полотна.
2. Цифры над схемами дверей означают размеры проемов в дециметрах.
3. Размеры в скобках даны для дверей с качающимися полотнами.
Конструкция, форма и типоразмеры дверей

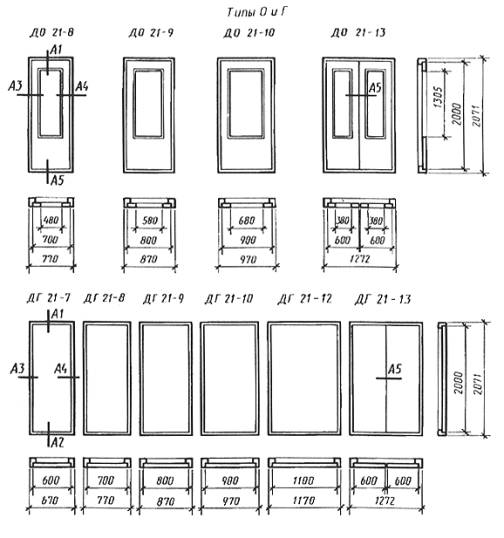

Черт.2 (лист 1)

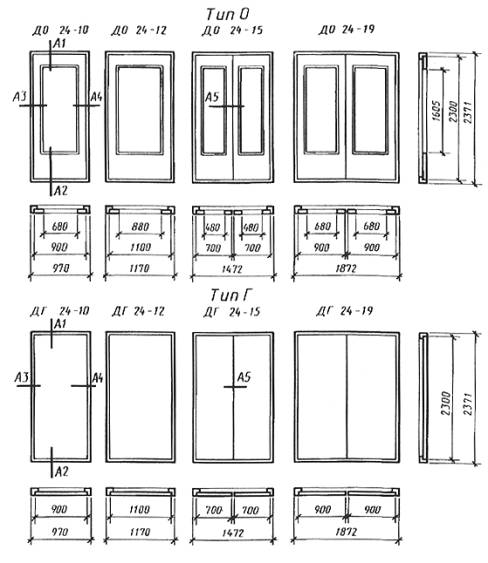

Черт.2 (лист 2)
Примечание. Сечения деталей см. черт.3.

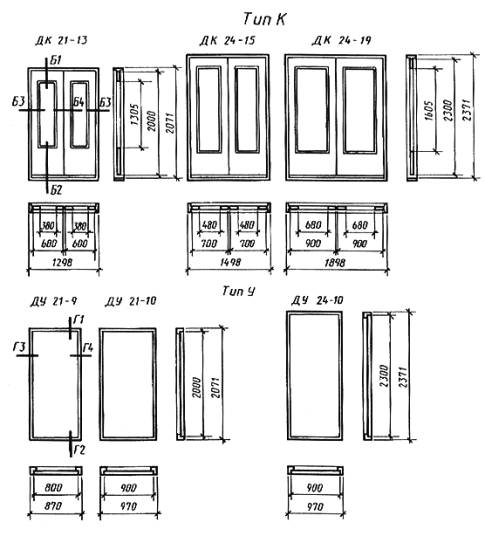

Черт.2 (лист 3)
Примечания:
1. Сечения деталей см. черт.3.
2. Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.
Черт.3 (лист 1)
1 - монтажная доска;
2 - узорчатое стекло по ГОСТ 5533 или армированное стекло по ГОСТ 7481, или оконное стекло по ГОСТ 111 толщиной 4-5 мм
Примечания:
1. Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.
2. Допускается применение пластмассовых раскладок для крепления стекол.
3. Допускается применение монтажных досок иной конструкции.

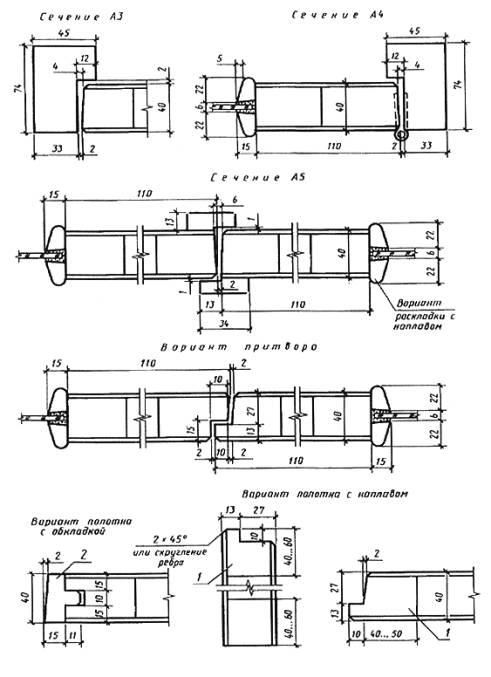

Черт.3 (лист 2)
1 - бруски каркаса щита;
2 - обкладка
Примечание.
Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт.1 и 2.
Черт.3 (лист 3)
1 - петля ПН9-130 по ГОСТ 5088;
2 - оконное стекло по ГОСТ 111 толщиной 4-5 мм
Черт.3 (лист 4)
1 - уплотненная прокладка по ГОСТ 10174;
2 - облицовка ДВП марки СТ или Т группы А толщиной 3,2-5 мм по ГОСТ 4598 или клееная фанера марки ФК толщиной 4-6 мм по ГОСТ 3916.1 или ГОСТ 3916.2
Примечание.
Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.
ПРИЛОЖЕНИЕ 1
Справочное
Черт.4
Примечание. Размеры проемов для бескоробочных дверей устанавливают с учетом приложения 5.
ПРИЛОЖЕНИЕ 2
Рекомендуемое
1. Щит со сплошным заполнением деревянными брусками (рейками) или полосами ДСП
2. Щит с мелко-пустотным заполнением деревянными брусками (рейками) или полосами ДСП
3. Щит с мелко-пустотным заполнением из шпона
4. Щит с мелко-пустотным заполнением из фанеры или твердой ДВП
Черт. 5 (лист 1)
1 - шип, скоба или скрепка;
2 - бруски для установки замка или ручек; h - ширина просвета, не более 40 мм; L - длина просвета, не более 400 мм; b - сдвиг реек относительно друг друга, не менее 50 мм
5. Щит с мелко-пустотным заполнением из мягкой ДВП
6. Щит с мелко-пустотным заполнением из твердой ДВП (вариант)
7. Щит с мелко-пустотным заполнением из бумажных сот
8. Щит с мелко-пустотным заполнением деревянными брусками (рейками)
Черт. 5 (лист 2)
Примечания:
1. Пример 1- для двери типа У, примеры 2-7 - для дверей типа Г.
2. Для полотна высотой 2300 мм длина брусков для установки замка и ручек - 700 мм. Установка брусков - см. пример 3.
3. При облицовке щитов дверей типа Г плитами ДВП толщиной 3,2 мм ширина просвета между элементами мелкопустотного заполнения не должна превышать 30 мм, а длина - 200 мм.
4. Заполнение глухой части остекленных полотен может выполняться по аналогии с примерами 3-7.
ПРИЛОЖЕНИЕ 3
Рекомендуемое

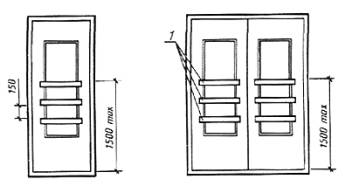

Черт.6
1 -деревянные планки
Примечание.
Допускается применение пластмассовых, металлических и деревянных ограждений иной конструкции.
ПРИЛОЖЕНИЕ 4
Рекомендуемое
Черт.7
1 - петли ПН1-110, ПН1-85, ПН2-110, ПН2-85, ПН3-110, ПН4;
2 - ручки РС100, РС140, РК1, РК2, замки и защелки;
3 - задвижки ЗТ;
4 - петли ПВ1-100, ПВ2-125 или винтовые и накладные петли; изготовляемые по специальным ТУ;
5 - замки ЗВ7А, ЗВ4;
6 - петли ПН1-130, ПН1-150, ПН2-130, ПН3-130, ПН3-150.
Примечания:
1. Приборы для дверей должны соответствовать ГОСТ 5087, ГОСТ 5088, ГОСТ 5089, ГОСТ 5090.
2. Типы приборов для дверей общественных зданий должны назначаться в проектах зданий.
3. В качающихся дверях устанавливают петли ПН9-130 по ГОСТ 5088.
ПРИЛОЖЕНИЕ 5
Справочное
Черт.8 (лист 1)
1 - деревянная пробка;
2 - стальная пластина;
3 - анкер;
4 - врезная петля;
5 - винтовая карта петли с гайкой;
6 - уплотняющая прокладка
Черт.8 (лист 2)
1 - деревянная пробка;
2 - стальная пластина;
3 - анкер;
4 - накладная петля;
5 - уплотняющая прокладка;
6 - деревянный порог
ПРИЛОЖЕНИЕ 6
Справочное

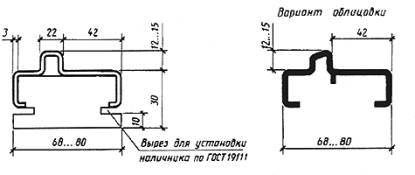

Черт.9
Примечание.
Вертикальные элементы коробки соединяют с горизонтальными с помощью шипов и стальных нагелей или шурупов.
ПРИЛОЖЕНИЕ 7
Справочное
Черт.10
ПРИЛОЖЕНИЕ 8
Справочное
| Марка двери | Размер, мм | Кол-во | Марка двери | Размер, мм | Кол-во | ||
|---|---|---|---|---|---|---|---|
| Высота | Ширина | Высота | Ширина | ||||
|
ДО 21-8 ДО 21-9 ДО 21-10 ДО 21-13, ДК 21-13 |
1300 |
475 575 675 375 |
1 1 2 |
ДО 24-10 ДО 24-12 ДО 24-15, ДК 24-15 ДО 24-19, ДК 24-19 |
1600 |
675 875 475 675 |
1 1 2 2 |
Текст документа сверен по: официальное издание М.: ИПК Издательство стандартов, 1996
